一、
1、使用规模：适用于额定电压为6kV、10kV矿山采掘机械、起重运输机械用电缆。 。 。。。。
2、用途：本产品共交流额定电压6kV、10kV及以下移动配电装置及矿山采掘机械、起重运输机械用。 。 。。。。
二、产品使用条件：
1、额定电压：6kV、10kV。 。 。。。。
2、电缆导体的恒久允许事情温度为65℃、90℃。 。 。。。。
3、电缆的最小弯曲半径为电缆直径的6倍。 。 。。。。
三、电缆的使用及其注重事项：
1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，，是否能知足生产的正常需要，，装置时必需注重将绝缘层的外貌处理清洁。 。 。。。。
2、用电缆时，，机电工应严酷按划定举行操作和装置，，在运行历程中时刻对电缆的运行情形举行检测，，并将检查的效果予以纪录，，防止电缆在运行中受到外力的损伤或其他原因造成的电缆短路、断路。 。 。。。。
3、 ；；院，，对电缆举行周全的检查，，发明问题实时处理。 。 。。。。
一、
1、使用规模：适用于额定电压为6kV矿山采掘机械、起重运输机械用电缆。 。 。。。。
2、用途：本产品共交流额定电压6kV及以下移动配电装置及矿山采掘机械、起重运输机械用。 。 。。。。
二、产品使用条件：
1、额定电压：6kV。 。 。。。。
2、电缆导体的恒久允许事情温度为65℃。 。 。。。。
3、电缆的最小弯曲半径为电缆直径的6倍。 。 。。。。

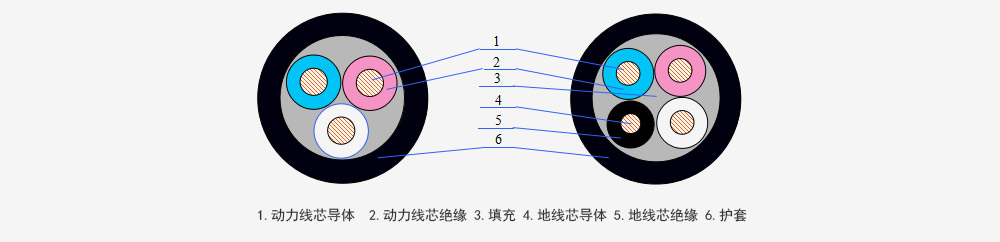

型号：UG、UGF 额定电压：6kV 执行标准：Q/MD12-2007
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆外径(mm) | 电缆参考重量 (km/kg) | 20℃导体（铜）最大直流电阻 （Ω/km） | 25℃额定载流量A | |
|---|---|---|---|---|---|---|---|
| 参考值 | |||||||
| 最小 | 最大 | ||||||
| 3×10 | 4.5 | 6 | 38 | 42 | 2612 | 1.91 | 72 |
| 3×16 | 4.5 | 6 | 41 | 44.5 | 2900 | 1.21 | 94 |
| 3×25 | 4.5 | 6 | 46 | 48.5 | 3500 | 0.78 | 121 |
| 3×35 | 4.5 | 6 | 48 | 51 | 4000 | 0.554 | 148 |
| 3×50 | 4.5 | 6 | 51 | 54 | 4600 | 0.386 | 188 |
| 3×70 | 4.5 | 6 | 56 | 59 | 5600 | 0.272 | 228 |
| 3×95 | 4.5 | 6 | 60 | 63 | 6700 | 0.206 | 276 |
| 3×120 | 4.5 | 6 | 64 | 67 | 7700 | 0.161 | 318 |
| 3×6+1×6 | 4.5 | 6 | 36 | 39 | 2301 | 3.3 | 53 |
| 3×10+1×10 | 4.5 | 6 | 40 | 43 | 2700 | 1.91 | 72 |
| 3×16+1×16 | 4.5 | 6 | 42 | 46 | 3200 | 1.21 | 94 |
| 3×25+1×16 | 4.5 | 6 | 46 | 49 | 3800 | 0.785 | 121 |
| 3×35+1×16 | 4.5 | 6 | 48 | 51 | 4200 | 0.554 | 148 |
| 3×50+1×16 | 4.5 | 6 | 52 | 55 | 4900 | 0.386 | 188 |
| 3×70+1×25 | 4.5 | 6 | 57 | 60 | 6000 | 0.272 | 228 |
| 3×95+1×35 | 4.5 | 6 | 61 | 64 | 7100 | 0.206 | 276 |
一、
1、使用规模：适用于额定电压为10kV矿山采掘机械、起重运输机械用电缆。 。 。。。。
2、用途：本产品共交流额定电压10kV及以下移动配电装置及矿山采掘机械、起重运输机械用。 。 。。。。
二、产品使用条件：
1、额定电压：10kV。 。 。。。。
2、电缆导体的恒久允许事情温度为90℃。 。 。。。。
3、电缆的最小弯曲半径为电缆直径的6倍。 。 。。。。

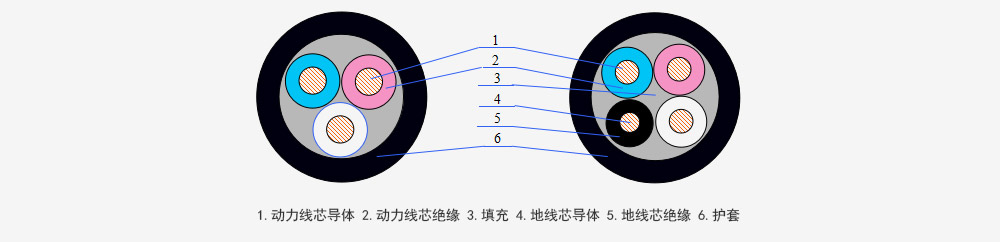

型号：UG、UGF 额定电压：10kV 执行标准：Q/MD12-2007
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆外径(mm) | 电缆参考重量 (km/kg) | 20℃导体（铜）最大直流电阻 （Ω/km） | 25℃额定载流量A | |
|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 参考值 | |||||
| 3×16 | 5.5 | 6 | 49 | 52 | 3650 | 1.21 | 85 |
| 3×25 | 5.5 | 6 | 53 | 56 | 4320 | 0.78 | 110 |
| 3×35 | 5.5 | 6 | 55 | 58 | 4808 | 0.554 | 135 |
| 3×50 | 5.5 | 6 | 59 | 62 | 5600 | 0.386 | 168 |
| 3×70 | 5.5 | 6 | 64 | 67 | 6500 | 0.272 | 205 |
| 3×95 | 5.5 | 6 | 68 | 71 | 7680 | 0.206 | 250 |
| 3×120 | 5.5 | 6 | 72 | 75 | 8780 | 0.161 | 295 |
| 3×16+1×16 | 5.5 | 6 | 50 | 53 | 4000 | 1.21 | 85 |
| 3×25+1×16 | 5.5 | 6 | 54 | 57 | 4680 | 0.785 | 110 |
| 3×35+1×16 | 5.5 | 6 | 56 | 59 | 5190 | 0.554 | 135 |
| 3×50+1×16 | 5.5 | 6 | 60 | 63 | 6000 | 0.386 | 168 |
| 3×70+1×25 | 5.5 | 6 | 66 | 69 | 7000 | 0.272 | 205 |
| 3×95+1×35 | 5.5 | 6 | 69 | 72 | 8140 | 0.206 | 250 |
一、
1、使用规模：适用于额定电压为6kV矿山采掘机械、起重运输机械用电缆。 。 。。。。
2、用途：本产品共交流额定电压6kV及以下移动配电装置及矿山采掘机械、起重运输机械用。 。 。。。。
二、产品使用条件：
1、额定电压：6kV。 。 。。。。
2、电缆导体的恒久允许事情温度为65℃。 。 。。。。
3、电缆的最小弯曲半径为电缆直径的6倍。 。 。。。。

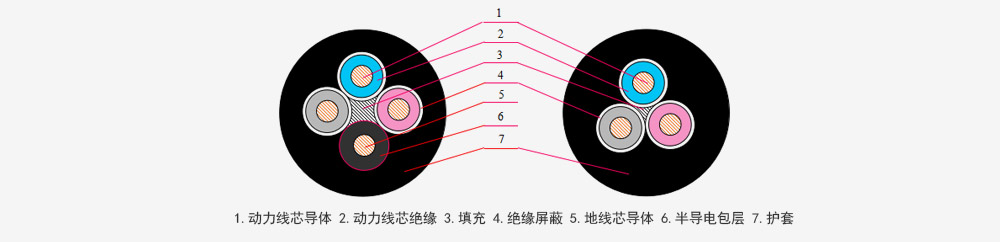

型号：UGFP 额定电压：6kV 执行标准：Q/MD12-2007
芯数×截面 （mm2） | 绝缘厚度 (mm) | 护套厚度 (mm) | 电缆外径(mm) | 电缆参考重量 (km/kg) | 20℃导体（铜）最大直流电阻 （Ω/km） | 25℃额定载流量A | |
|---|---|---|---|---|---|---|---|
| 参考值 | |||||||
| 最小 | 最大 | ||||||
| 3×10 | 4.5 | 6 | 40 | 43 | 2680 | 1.91 | 72 |
| 3×16 | 4.5 | 6 | 42 | 45.5 | 3038 | 1.21 | 94 |
| 3×25 | 4.5 | 6 | 46 | 49.5 | 3640 | 0.78 | 121 |
| 3×35 | 4.5 | 6 | 49 | 52 | 4100 | 0.554 | 148 |
| 3×50 | 4.5 | 6 | 53 | 55.5 | 4800 | 0.386 | 188 |
| 3×70 | 4.5 | 6 | 58 | 60.5 | 5800 | 0.272 | 228 |
| 3×95 | 4.5 | 6 | 62 | 64.5 | 6800 | 0.206 | 276 |
| 3×120 | 4.5 | 6 | 66 | 68.5 | 7800 | 0.161 | 318 |
| 3×10+1×10 | 4.5 | 6 | 41 | 44 | 2860 | 1.91 | 72 |
| 3×16+1×16 | 4.5 | 6 | 43 | 46.5 | 3290 | 1.21 | 94 |
| 3×25+1×16 | 4.5 | 6 | 47 | 50 | 3898 | 0.785 | 121 |
| 3×35+1×16 | 4.5 | 6 | 50 | 52.5 | 4320 | 0.554 | 148 |
| 3×50+1×16 | 4.5 | 6 | 54 | 56 | 5050 | 0.386 | 188 |
| 3×70+1×25 | 4.5 | 6 | 58 | 61 | 6100 | 0.272 | 228 |
| 3×95+1×35 | 4.5 | 6 | 62 | 65 | 7290 | 0.206 | 276 |
